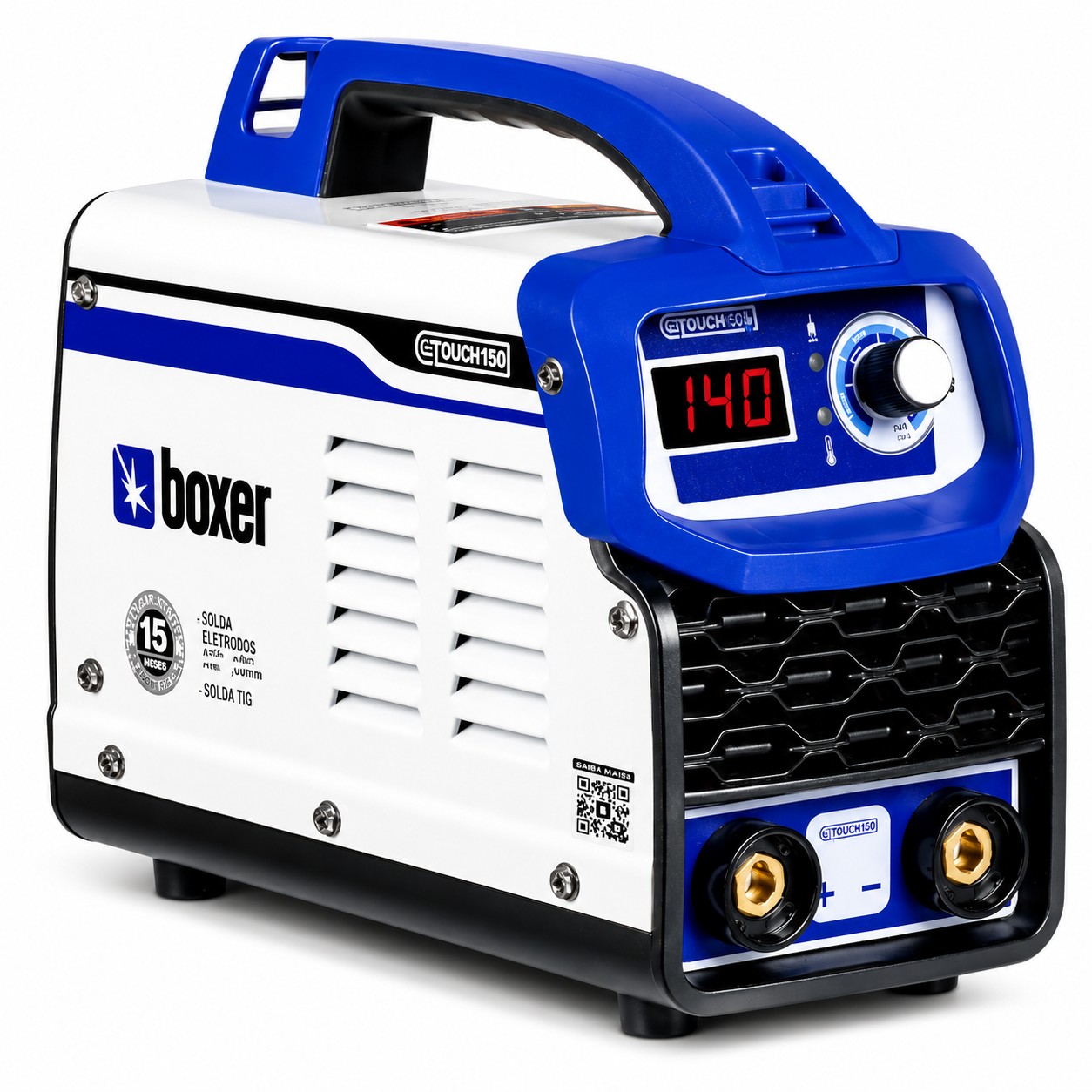

TOUCH145BV INVERSORA 140 AMP 110/220V BOXER - 1015013 - BOXER

TOUCH 145 BV INVERSORA DE SOLDA 140 A BIVOLT 127/220 V - 1015013 - BOXER

A Inversora de Solda Boxer TOUCH 145 BV, código 1015013, é uma máquina compacta, leve e versátil, desenvolvida principalmente para soldagem pelo processo de Eletrodo Revestido MMA. Conhecida também como Mini Monstro, é indicada para pequenos reparos, serralherias, manutenção, fabricação de estruturas leves, trabalhos externos e serviços profissionais que exigem facilidade de transporte.

Equipada com tecnologia inversora, a TOUCH 145 BV oferece excelente estabilidade do arco elétrico, consumo de energia otimizado e controle preciso da corrente de soldagem. Seu circuito eletrônico transforma a energia da rede elétrica em uma corrente contínua estável, proporcionando abertura de arco mais fácil, menor incidência de respingos e melhor acabamento do cordão.

O equipamento possui alimentação bivolt automática 127/220 V, adaptando-se à tensão disponível sem a necessidade de chave seletora manual. Em alimentação de 127 V, oferece faixa de corrente de 10 a 110 A. Quando conectada em 220 V, alcança corrente máxima de 140 A, permitindo maior desempenho e utilização de eletrodos com diâmetros superiores.

No processo de Eletrodo Revestido, a máquina é indicada para trabalhar continuamente com eletrodos de 2,0 mm e 2,5 mm. Em 220 V, também permite a utilização de eletrodos de até 3,25 mm, respeitando a corrente recomendada e o ciclo de trabalho do equipamento.

A TOUCH 145 BV é compatível com diferentes classificações de eletrodos, incluindo E6013, E6010 e E7018, além de eletrodos próprios para aço inoxidável e ferro fundido, desde que sejam observadas as recomendações de polaridade, amperagem e preparação do material.

Além do processo MMA, a máquina pode ser utilizada para soldagem TIG DC com abertura por raspagem, também conhecida como TIG Lift ou TIG Scratch, mediante utilização de tocha TIG apropriada, válvula manual e cilindro de gás de proteção. Nesse processo, é recomendada a utilização de argônio ou hélio puro para obtenção de melhor qualidade de soldagem.

Os recursos eletrônicos Hot Start e Arc Force auxiliam diretamente no desempenho da soldagem. O Hot Start fornece um aumento momentâneo da corrente durante a abertura do arco, facilitando o início da solda. O Arc Force ajusta dinamicamente a corrente durante a operação, ajudando a evitar que o eletrodo grude na peça e contribuindo para a manutenção de um arco mais estável.

O painel frontal possui display digital, responsável por indicar a corrente real durante a soldagem, além de potenciômetro para ajuste da amperagem. Essa configuração permite selecionar a corrente de acordo com o diâmetro do eletrodo, a espessura da chapa e o tipo de trabalho realizado.

O indicador de proteção térmica informa quando a máquina ultrapassa sua temperatura normal de funcionamento. Caso o LED de temperatura seja acionado, o equipamento deve permanecer ligado para que o ventilador interno continue funcionando e resfrie os componentes eletrônicos. A soldagem poderá ser retomada automaticamente após a normalização da temperatura.

A saída de soldagem utiliza corrente contínua CC/DC e conexões rápidas padrão DINSE de 9 mm. No processo de Eletrodo Revestido, normalmente o cabo porta-eletrodo é conectado ao polo positivo e a garra de aterramento ao polo negativo, podendo haver alteração conforme o tipo de eletrodo utilizado.

Com apenas 2,25 kg, a TOUCH 145 BV pode ser transportada facilmente entre diferentes locais de trabalho. A cinta tira-colo fornecida com o equipamento permite maior mobilidade em trabalhos de montagem, manutenção, instalação e reparos realizados fora da bancada.

Seu ciclo de trabalho permite operar em 110 A a 40% em 127 V e em 140 A a 40% em 220 V. Em regime contínuo de 100%, fornece aproximadamente 81 A em 127 V e 86 A em 220 V, valores que devem ser considerados para o dimensionamento correto do serviço.

A máquina atende à norma técnica IEC 60974-1 e possui classe de proteção IP21S. Sua instalação deve ser realizada em circuito elétrico exclusivo, corretamente dimensionado, aterrado e protegido por disjuntor ou fusível adequado.

Principais Diferenciais

• Tecnologia inversora compacta e eficiente.
• Alimentação bivolt automática 127/220 V.
• Corrente máxima de 140 A em 220 V.
• Corrente máxima de 110 A em 127 V.
• Processo principal de soldagem por Eletrodo Revestido MMA.
• Possibilidade de soldagem TIG DC por raspagem.
• Saída em corrente contínua CC/DC.
• Função Hot Start para facilitar a abertura do arco.
• Função Arc Force para melhorar a estabilidade da soldagem.
• Display digital para indicação da corrente real.
• Ajuste eletrônico de corrente por potenciômetro.
• Proteção térmica contra superaquecimento.
• Ventilação forçada para refrigeração dos componentes internos.
• Engates rápidos DINSE de 9 mm.
• Indicada para eletrodos de 2,0 mm e 2,5 mm.
• Permite utilizar eletrodos de até 3,25 mm em 220 V.
• Compatível com eletrodos E6013, E6010 e E7018.
• Aplicável em aço carbono, aço inoxidável e ferro fundido.
• Ideal para chapas de aproximadamente 2 a 4 mm.
• Baixo peso de apenas 2,25 kg.
• Acompanha cinta tira-colo para transporte.
• Indicada para reparos, manutenção e fabricação leve.
• Garantia estendida mediante registro conforme política da Boxer.

Especificações Técnicas

Guia Básico de Eletrodos

Conteúdo da Embalagem

• 01 Máquina inversora de solda Boxer TOUCH 145 BV.
• 01 Cabo porta-eletrodo.
• 01 Cabo com garra de aterramento.
• 01 Martelo com escova para remoção de escória.
• 01 Máscara de solda Boxer Optiarc 70.
• 01 Cinta tira-colo para transporte.
• 01 Manual de instruções.

Aplicações Recomendadas

• Pequenos reparos e manutenções.
• Serralherias e oficinas.
• Fabricação de grades e portões.
• Montagem de estruturas metálicas leves.
• Soldagem de tubos, perfis e cantoneiras.
• Manutenção agrícola.
• Manutenção predial e industrial.
• Trabalhos externos e em altura, conforme condições de segurança.
• Soldagem de aço carbono.
• Soldagem de aço inoxidável com eletrodo apropriado.
• Soldagem de ferro fundido com eletrodo apropriado.
• Soldagem TIG DC por raspagem com acessórios opcionais.
• Uso profissional leve e semiprofissional.

Requisitos para Instalação Elétrica

• Utilizar circuito elétrico exclusivo para a máquina.
• Confirmar a tensão disponível antes de ligar o equipamento.
• Utilizar rede devidamente aterrada.
• Manter a variação da tensão dentro da tolerância de mais ou menos 10%.
• Utilizar disjuntor de 32 A curva B ou proteção equivalente.
• Utilizar fusível retardado de 32 A quando aplicável.
• Não compartilhar o circuito com equipamentos de alto consumo.
• Utilizar extensão de no máximo 15 metros e com bitola igual ou superior à do cabo original.
• Manter pelo menos 30 cm livres nas laterais, frente e traseira para ventilação.
• Instalar a máquina em superfície firme, seca e com inclinação máxima de 10 graus.
• Para geradores, utilizar modelo com AVR e potência mínima recomendada de 6 kVA.
• Para autotransformadores, utilizar modelo com AVR e potência mínima recomendada de 4 kVA.

Manutenção Preventiva

• Verificar regularmente as conexões dos cabos de soldagem.
• Manter os engates rápidos limpos e corretamente apertados.
• Remover poeira acumulada nas entradas e saídas de ventilação.
• Não operar a máquina com as aberturas de ventilação obstruídas.
• Inspecionar periodicamente o cabo de alimentação.
• Verificar o estado do porta-eletrodo e da garra de aterramento.
• Manter a máquina afastada de umidade, chuva e agentes corrosivos.
• Não abrir ou realizar reparos sem autorização técnica.
• Em caso de superaquecimento, manter a máquina ligada para o cooler realizar o resfriamento.
• Encaminhar o equipamento à assistência autorizada caso o indicador térmico permaneça acionado.
