DISJUNTOR EM CAIXA MOLDADA NXM-250S/3300 250A ICU 220V 75KA ICU 380V 50KA - CHINT

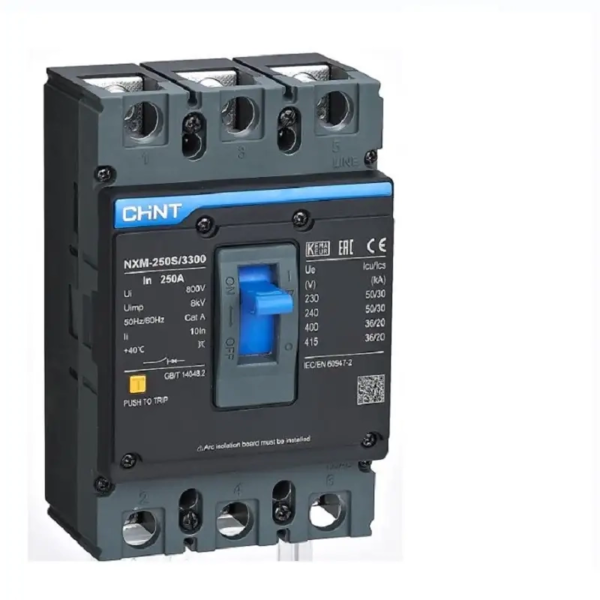

Disjuntor em Caixa Moldada NXM-250S/3300 250A – CHINT

O Disjuntor em Caixa Moldada CHINT NXM-250S/3300 250A foi desenvolvido para proteger circuitos de distribuição elétrica contra sobrecargas e curtos-circuitos em instalações industriais, comerciais e prediais. Integrante da linha NXM, combina elevada confiabilidade, construção robusta e excelente desempenho para aplicações em sistemas de baixa tensão, proporcionando proteção eficiente para equipamentos e instalações elétricas.

O equipamento possui corrente nominal de 250 A, construção tripolar fixa e unidade de disparo termomagnética. Seu frame de 250 AF permite aplicação em quadros gerais de distribuição, Centros de Controle de Motores (CCM), painéis elétricos e alimentação de máquinas e equipamentos industriais, oferecendo elevada confiabilidade operacional.

Sua capacidade de interrupção (Icu) é de 75 kA em 220/230/240 V AC e 50 kA em 380/400/415 V AC, conforme especificação da versão comercializada para o mercado brasileiro. A capacidade de interrupção em serviço (Ics) é de 50 kA em 220/230/240 V AC e 36 kA em 380/400/415 V AC, garantindo elevada segurança em condições de curto-circuito.

Fabricado conforme a norma internacional IEC/EN 60947-2, possui tensão de isolamento (Ui) de 1000 V, tensão suportável de impulso (Uimp) de 8 kV, frequência de 50/60 Hz, categoria de utilização A e função de seccionamento, proporcionando elevada confiabilidade mesmo em aplicações industriais severas.

A linha NXM oferece ampla gama de acessórios opcionais, incluindo contatos auxiliares, contatos de alarme, disparadores por subtensão, bobinas de abertura, acionamentos rotativos e motorizados, permitindo integração com sistemas de automação, supervisão e distribuição elétrica.

Principais Diferenciais

• Disjuntor em caixa moldada tripolar.
• Corrente nominal de 250 A.
• Frame 250 AF.
• Construção fixa.
• Proteção termomagnética.
• Icu de 75 kA em 220/230/240 V AC.
• Icu de 50 kA em 380/400/415 V AC.
• Ics de 50 kA em 220/230/240 V AC e 36 kA em 380/400/415 V AC.
• Compatível com acessórios da linha NXM.
• Fabricado conforme IEC/EN 60947-2.

Especificações Técnicas

Conteúdo da Embalagem

• 1 Disjuntor em Caixa Moldada CHINT NXM-250S/3300 250 A.
• Manual de instalação e operação.

Aplicações Recomendadas

• Quadros gerais de baixa tensão.
• Centros de distribuição de energia.
• Centros de Controle de Motores (CCM).
• Painéis elétricos industriais.
• Máquinas e equipamentos industriais.
• Sistemas de distribuição predial e comercial.
• Proteção de alimentadores e circuitos de potência.
