DISJUNTOR EM CAIXA MOLDADA NXM-400S/3300 320A ICU 220V 75KA ICU 380V 50KA - CHINT

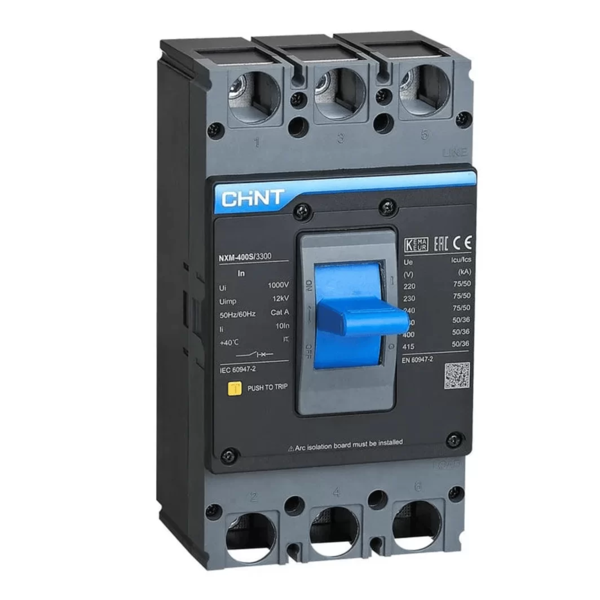

Disjuntor em Caixa Moldada NXM-400S/3300 320A – CHINT

O Disjuntor em Caixa Moldada CHINT NXM-400S/3300 320A foi desenvolvido para proteger circuitos de distribuição elétrica contra sobrecargas e curtos-circuitos em instalações industriais, comerciais e de infraestrutura. Integrante da linha NXM, oferece elevada capacidade de interrupção, excelente confiabilidade operacional e construção robusta, sendo ideal para aplicações que exigem segurança, continuidade de operação e elevada disponibilidade do sistema elétrico.

O equipamento possui corrente nominal de 320 A, construção tripolar fixa e unidade de disparo termomagnética, proporcionando proteção eficiente contra sobrecargas e curtos-circuitos. Seu frame de 400 AF permite instalação em quadros gerais de distribuição, Centros de Controle de Motores (CCM), painéis elétricos e sistemas de alimentação principal de máquinas e equipamentos industriais.

Sua capacidade de interrupção (Icu) é de 75 kA em 220/230/240 V AC e 50 kA em 380/400/415 V AC, enquanto a capacidade de interrupção em serviço (Ics) é de 50 kA em 220/230/240 V AC e 36 kA em 380/400/415 V AC. O equipamento opera em tensões de até 690 V AC, atendendo às exigências das instalações elétricas industriais modernas.

Fabricado conforme a norma internacional IEC/EN 60947-2, possui tensão de isolamento (Ui) de 1000 V, tensão suportável de impulso (Uimp) de 12 kV, frequência de 50/60 Hz, categoria de utilização A, função de seccionamento e elevada vida útil mecânica e elétrica, garantindo excelente desempenho mesmo em aplicações severas.

A linha NXM permite a instalação de diversos acessórios opcionais, como contatos auxiliares, contatos de alarme, disparadores por subtensão, bobinas de abertura, acionamentos rotativos e motorizados, possibilitando integração com sistemas de automação, supervisão e distribuição elétrica.

Principais Diferenciais

• Disjuntor em caixa moldada tripolar.
• Corrente nominal de 320 A.
• Frame 400 AF.
• Construção fixa.
• Proteção termomagnética.
• Icu de 75 kA em 220/230/240 V AC.
• Icu de 50 kA em 380/400/415 V AC.
• Ics de 50 kA em 220/230/240 V AC e 36 kA em 380/400/415 V AC.
• Compatível com acessórios da linha NXM.
• Fabricado conforme IEC/EN 60947-2.

Especificações Técnicas

Conteúdo da Embalagem

• 1 Disjuntor em Caixa Moldada CHINT NXM-400S/3300 320 A.
• Manual de instalação e operação.

Aplicações Recomendadas

• Quadros gerais de baixa tensão.
• Centros de distribuição de energia.
• Centros de Controle de Motores (CCM).
• Painéis elétricos industriais.
• Máquinas e equipamentos industriais.
• Infraestrutura predial e comercial.
• Sistemas de distribuição elétrica de baixa tensão.
