DISJUNTOR EM CAIXA MOLDADA NXMS-630F/3300 630A ICU 220V 75KA ICU 380V 50KA AJUSTÁVEL 0,7 X IN - CHINT

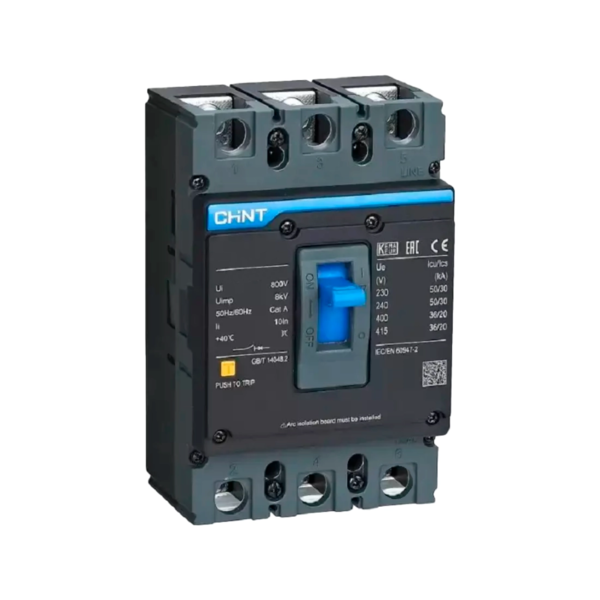

Disjuntor em Caixa Moldada NXMS-630F/3300 630A Ajustável – CHINT

O Disjuntor em Caixa Moldada CHINT NXMS-630F/3300 630A foi desenvolvido para proteção de circuitos de distribuição de energia elétrica contra sobrecargas e curtos-circuitos em instalações industriais, comerciais e infraestrutura crítica. Pertencente à linha NXMS, utiliza unidade de disparo eletrônica, proporcionando elevada precisão de proteção, ampla capacidade de ajuste e excelente confiabilidade operacional.

Sua corrente nominal é de 630 A, com ajuste da proteção de sobrecarga permitindo regulagem a partir de 0,7 × In, possibilitando melhor adequação às características da carga e maior seletividade entre dispositivos de proteção instalados na rede elétrica.

O modelo apresenta capacidade de interrupção (Icu) de 75 kA em 220/230/240 V AC e 50 kA em 380/400/415 V AC, oferecendo elevada segurança contra correntes de curto-circuito e garantindo proteção eficaz para sistemas de baixa tensão.

A linha NXMS atende à norma IEC/EN 60947-2, possui tensão de isolamento de até 1000 V, tensão suportável de impulso de 12 kV, frequência de operação de 50/60 Hz e categoria de utilização adequada para sistemas de distribuição de energia em baixa tensão.

Seu projeto robusto permite a instalação em centros de distribuição, CCMs, painéis elétricos, máquinas industriais e sistemas de alimentação principal, oferecendo elevada vida útil mecânica e elétrica, além de ampla disponibilidade de acessórios como contatos auxiliares, disparadores por subtensão, bobinas de abertura, acionamento motorizado e demais módulos da linha CHINT.

Principais Diferenciais

• Disjuntor em caixa moldada tripolar.
• Unidade de disparo eletrônica.
• Corrente nominal de 630 A.
• Ajuste da proteção térmica de 0,7 a 1,0 × In.
• Icu de 75 kA em 220 V AC.
• Icu de 50 kA em 380/400/415 V AC.
• Alta seletividade e precisão de proteção.
• Compatível com diversos acessórios da linha NXM/NXMS.
• Fabricado conforme IEC/EN 60947-2.

Especificações Técnicas

Conteúdo da Embalagem

• 1 Disjuntor em Caixa Moldada CHINT NXMS-630F/3300 630 A.
• Manual de instalação e operação.

Aplicações Recomendadas

• Centros de distribuição de energia.
• Quadros gerais de baixa tensão.
• Centros de Controle de Motores (CCM).
• Painéis elétricos industriais.
• Máquinas e equipamentos de grande porte.
• Sistemas de distribuição industrial e comercial.
• Infraestrutura predial e instalações críticas.
