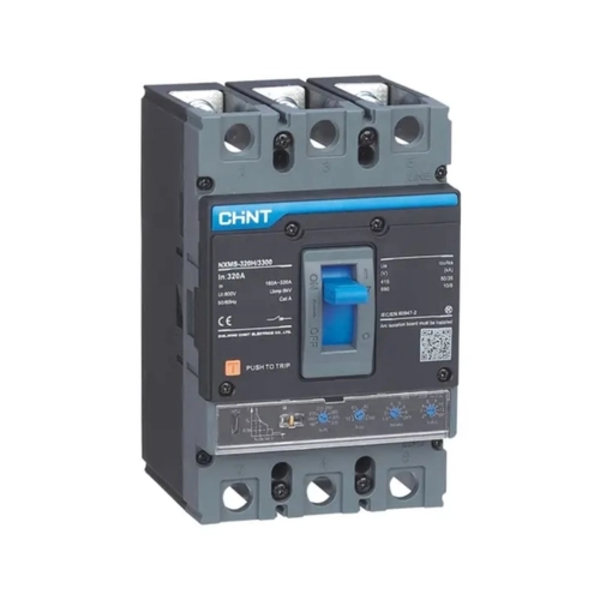

Disjuntor Tripolar LSI em Caixa Moldada NXMS-400F/3300 400A Ajustável – CHINT

O Disjuntor em Caixa Moldada CHINT NXMS-400F/3300 400A é um disjuntor eletrônico do tipo MCCB (Moulded Case Circuit Breaker), desenvolvido para proteção de circuitos de distribuição elétrica contra sobrecargas, curtos-circuitos e falhas de corrente em instalações industriais, comerciais e de infraestrutura crítica. A linha NXMS incorpora unidade de disparo eletrônica LSI (Long Time, Short Time e Instantaneous), proporcionando elevada precisão de proteção e ampla flexibilidade de ajuste.

O equipamento possui corrente nominal de 400 A com ajuste da proteção de longa duração entre 0,7 e 1,0 × In (280 a 400 A), permitindo adequar a proteção às características da instalação e melhorar a seletividade entre dispositivos instalados no sistema elétrico.

Sua capacidade de interrupção é de 75 kA em 220/230/240 V AC e 50 kA em 380/400/415 V AC, garantindo elevada segurança em situações de curto-circuito e protegendo equipamentos de alto valor agregado. O modelo também opera em tensões de até 690 V AC.

Fabricado conforme a norma internacional IEC/EN 60947-2, o disjuntor possui tensão de isolamento de 1000 V, tensão suportável de impulso de 12 kV, frequência de 50/60 Hz e função de seccionamento, oferecendo elevada confiabilidade para aplicações industriais severas.

A linha NXMS permite a instalação de diversos acessórios opcionais, como contatos auxiliares, contatos de alarme, disparadores por subtensão, bobinas de abertura, acionamentos rotativos, acionamentos motorizados e módulos de comunicação, tornando o equipamento altamente versátil para projetos de automação e distribuição elétrica.

Principais Diferenciais

• Disjuntor eletrônico LSI em caixa moldada.
• Corrente nominal de 400 A.
• Ajuste térmico entre 0,7 e 1,0 × In (280 a 400 A).
• Proteções LSI (Long Time, Short Time e Instantaneous).
• Icu de 75 kA em 220 V AC.
• Icu de 50 kA em 380/400/415 V AC.
• Alta seletividade e precisão de proteção.
• Tensão de isolamento de 1000 V.
• Compatível com diversos acessórios da linha NXMS.
• Fabricado conforme IEC/EN 60947-2.

Especificações Técnicas

Conteúdo da Embalagem

• 1 Disjuntor Tripolar CHINT NXMS-400F/3300 400 A.
• Manual de instalação e operação.

Aplicações Recomendadas

• Centros de distribuição de energia.
• Centros de Controle de Motores (CCM).
• Painéis elétricos industriais.
• Máquinas e equipamentos de grande porte.
• Infraestrutura predial.
• Processos industriais contínuos.
• Sistemas de distribuição de baixa tensão.
